买了奸商一个20W大卡的热风机，东西拖来就觉得不值，可已经说好了，就认了吧。当时就觉得自己能够仿制。
如图（1）所示为间热式热风炉结构示意图。通过加热无缝钢管使炉内温度逐渐上升，直到设定温度送风机工作，把炉内热量吹到鸡舍内。图（2）是从奸商处购买的热风机内部结构。我理解好像是2循环。炉膛上依次是3-2-3排列3排受热管，底部2排是直径10cm左右的无缝钢管，顶部是直径15cm左右的3根。右面是2排共10根直径10cm左右的，长度都是70cm。我提供的数字不准确，总之，锅炉体积越大，热容量越大，你的钱不会白花的。当然，体积越大，送风机功率就要越大，出风口就要相应增大，20W大卡的是用的3KW电机，出风口直径30cm，引风口随便，看你用多大的电机，我用的是300W左右的，引风口直径就用锅炉内用剩下的直径10cm的无缝钢管。
有朋友说看照片看不懂，那是真的，没看到实物你还真做不出来。
锅炉内胆焊接要找个很有经验的电焊工，要用至少4mm厚的钢板做支撑，焊缝至少焊2遍，最后要用506焊条满焊。总之焊好的内胆不能漏气。
下面说说风道怎么走。如图3~6，把炉胆从进风口和出风口中间一分为二，炉胆和外壳都用铁皮隔开。有一面不能隔开，就是正面或是反面中间的一道，要留着送风。其余全部隔开。路径：进风口—前端-后-后-前-出风口。炉胆和外壳之间的距离在15~20cm左右。外壳长140cm，宽110cm，高140cm左右。
照片中式我改造后的，心想多用点管子效果应该好，但考虑的还不周全，炉膛小了，炉膛越大越好。给个参考尺寸：长60cm，宽40cm；管子的面积没考虑好，应该是一样的；最后，在封装的时候要严实，不能漏气，我是用水泥堵的。
外壳的支持用大概2cm的方管做，里面用薄点的白铁皮做一层，中间是保温层，最外面是外壳。
鼓风机重量比较大，支撑一定要做结实，否则震动大。
不要心疼材料，我用的是5mm的钢板，越厚用的时间越长。炉膛内多余的空间用耐火砖砌3面，距离最低端的受热管一定距离，保证能加热到，耐火砖砌5层左右。

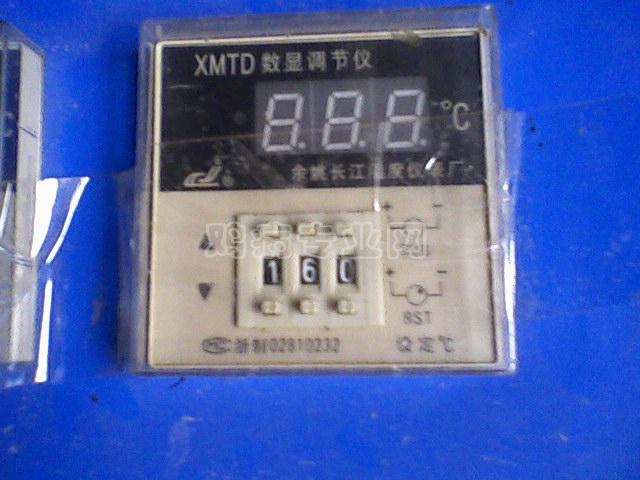

最后再忠告大家一句，考虑好了再动手。还有控制器在这不好说，懂的就懂，不懂的说了你也不会。市场上好像有卖的，不知道性能怎么样。你要考虑备用的，万一使用期间歇菜了，炉子坏了是小事，一窝鸡是大。我用的如图7~9所示。
炉底用铸铁的那种，厚实点的，至少一个手指头粗的，耐烧。
无烟煤也可以，清理炉内煤灰用吸尘器我想就可以了，要不打开太费事。再不倒点汽油，能溶解炉内煤焦油——我向化学老师请教的。
造价：市场价12000，自己弄8000. |
