求助各位JSS43A-S时控开关接线

wang8232 · 发表于 2012-4-24 10:36:10

您需要登录才可以下载或查看，没有账号？立即注册

×

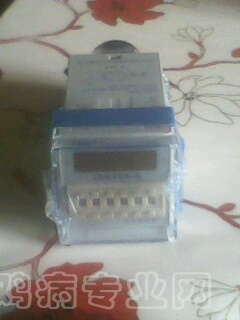

JSS43A-S时控开关

交换器

时间继电器

该如何接线啊，看糊涂了，不知道怎么安装，希望有的介绍下，最好发图看看，麻烦了各位在线着急等

cc87806317 · 发表于 2012-4-24 10:41:44

看不清

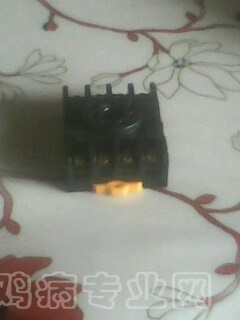

重拍下接线柱

haoyang · 发表于 2012-4-24 11:02:21

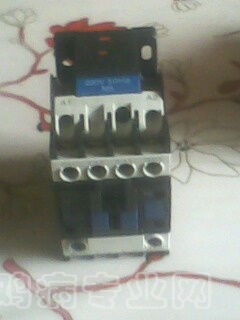

把时控开关的输出接交流接触器的A1 A2

优创 · 发表于 2012-4-24 11:08:12

新买的应该有说明书，实在不懂找当地懂电子的让他们给你帮忙。

多看少说 · 发表于 2012-4-24 11:26:38

haoyang:把时控开关的输出接交流接触器的A1 A2(2012-04-24 11:02)嬀/color]

这个是正解看看交流器是220的还是380的

雷雨浪子 · 发表于 2012-4-24 14:11:48

时控器的输出接交流接触器的A1,A2,如是380 v接两根火线，不用接零线，一根是时控器的火线，一根是进线的火线，如是220V接一火一零，看线圈。交流接触器上端接进线，下端接输出电器。时控器是220V的吧。

laohao2030 · 发表于 2012-4-24 17:10:41

你还是找电工给你接吧.你没电工基础说了你也不会太明白的.到时接错了短路就麻烦了.有电工基础的很简单的.

buhuanle · 发表于 2012-4-24 17:50:59

leizhenzi · 发表于 2012-4-24 18:12:30

雷雨浪子:时控器的输出接交流接触器的A1,A2,如是380 v接两根火线，不用接零线，一根是时控器的火线，一根是进线的火线，如是220V接一火一零，看线圈。交流接触器上端接进线，下端接输出电器。时控器是220V的吧。 (2012-04-24 14:11)

说的很对，我们场子全部使用的

快乐人生 · 发表于 2012-4-24 20:34:46

laohao2030:你还是找电工给你接吧.你没电工基础说了你也不会太明白的.到时接错了短路就麻烦了.有电工基础的很简单的.
(2012-04-24 17:10)

现在的乡村电工有的还不如我们养鸡的哪

好人一生 · 发表于 2012-4-24 21:33:18

2和7是接电源。7和8相连，接触器线圈A1接继电器2，线圈A2接时间继电器5或是6.继电器上面有接线图的。赞同4| 评论

好人一生 · 发表于 2012-4-24 21:34:38

2和7是接电源。7和8相连，接触器线圈A1接继电器2，线圈A2接时间继电器5或是6.继电器

金鸡引凤 · 发表于 2012-4-24 22:36:01

你还是找电工给你接吧.你没电工基础说了你也不会太明白的.到时接错了短路就麻烦了

gcc · 发表于 2012-4-25 07:46:11

时间继电器要分清200副还是380副

wang8232 · 发表于 2012-4-25 11:01:41

buhuanle:http://down.jbzyw.com/attchment/photo/Mon_1204/4612_e28f1335261005f7ad07fdb9b9531.bmp (2012-04-24 17:50)

麻烦画个380的接法呗
