鸡舍建筑的要求

1、鸡舍要求能够保温、隔热。

2、具有良好的通风换气设施。

3、自动出粪设备。

4、具有供暖设施。

5、自动饮水、自动供料

6、夏季具有降温系统。

7、密闭人工控制光照

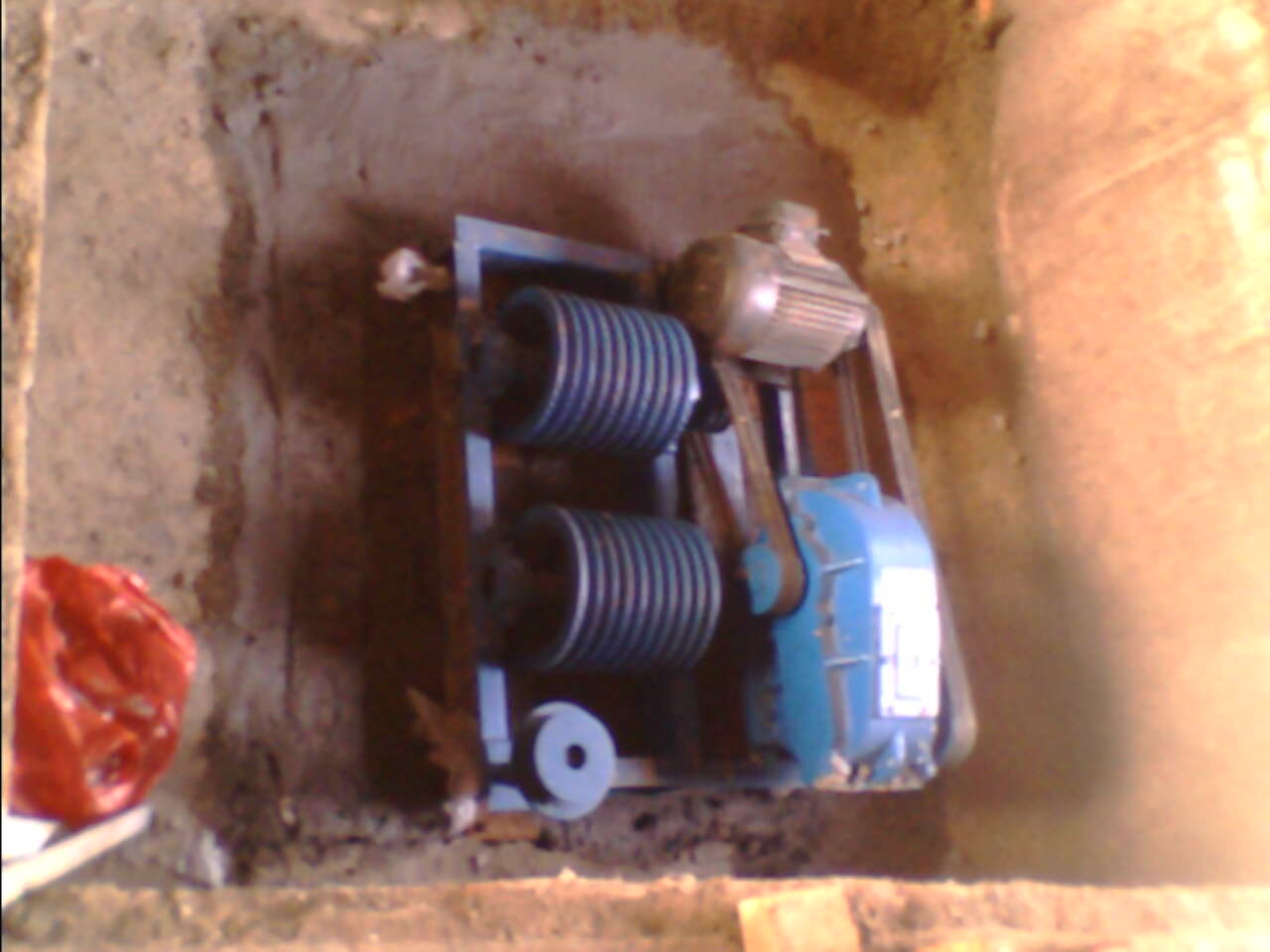

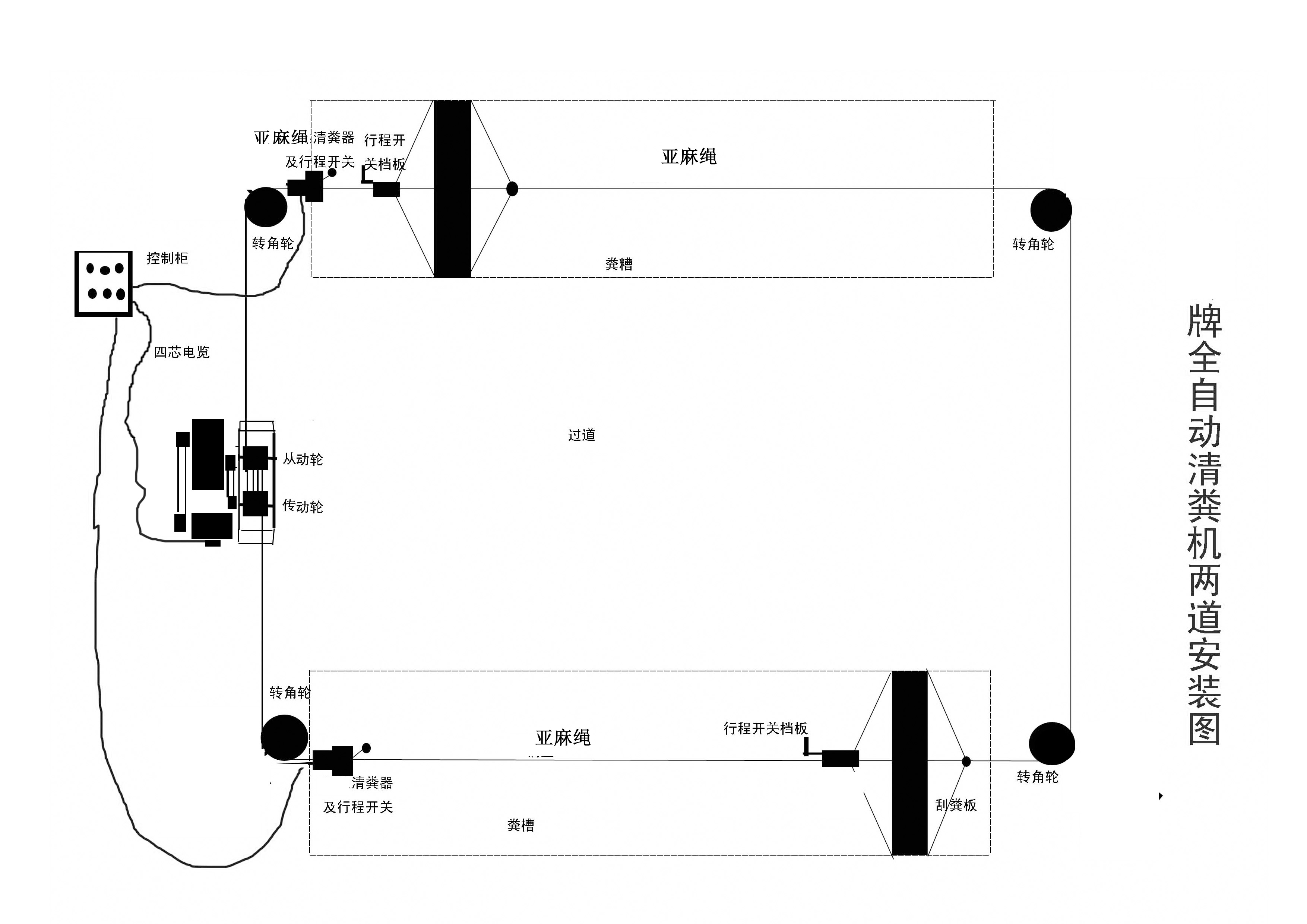

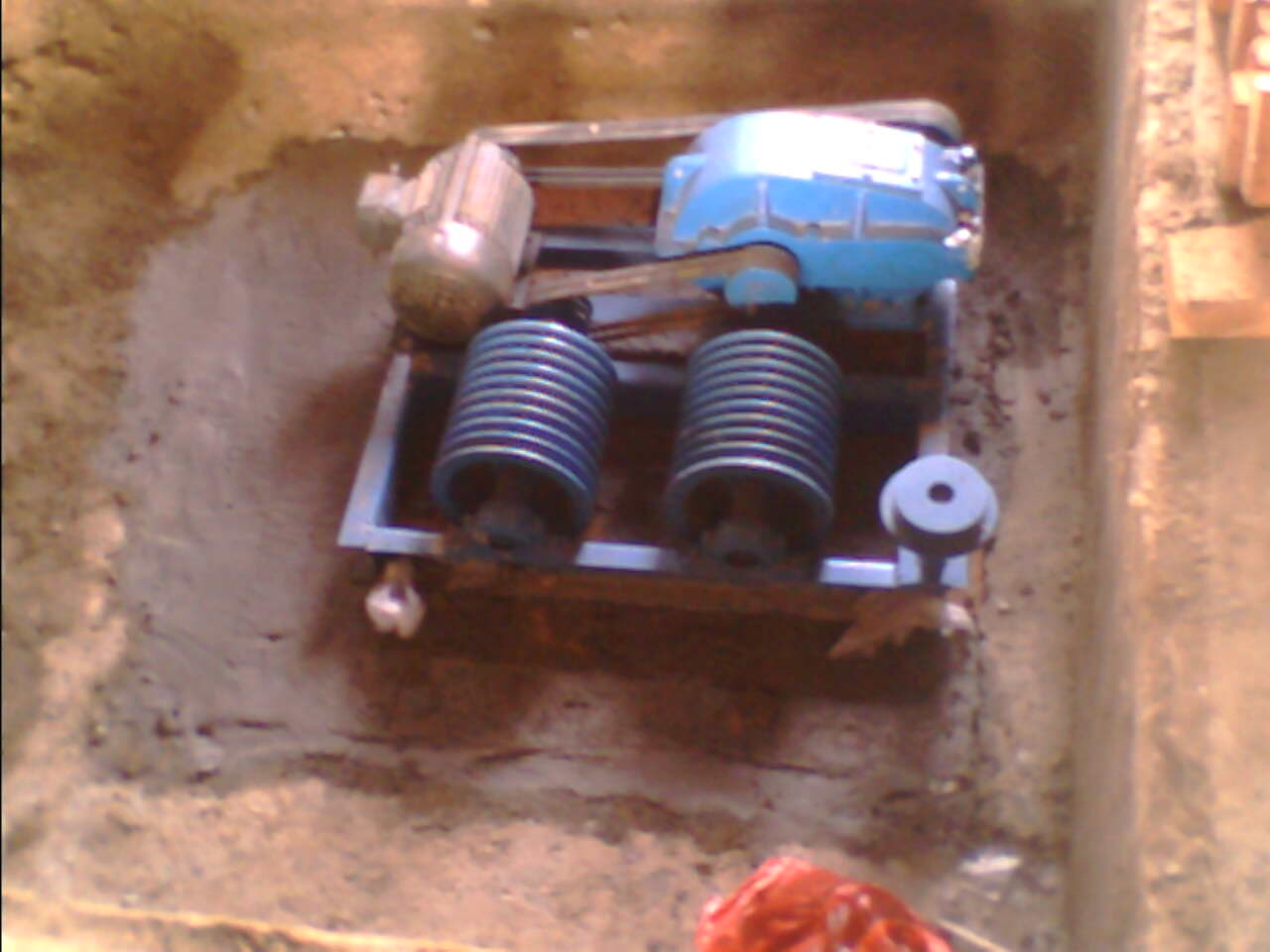

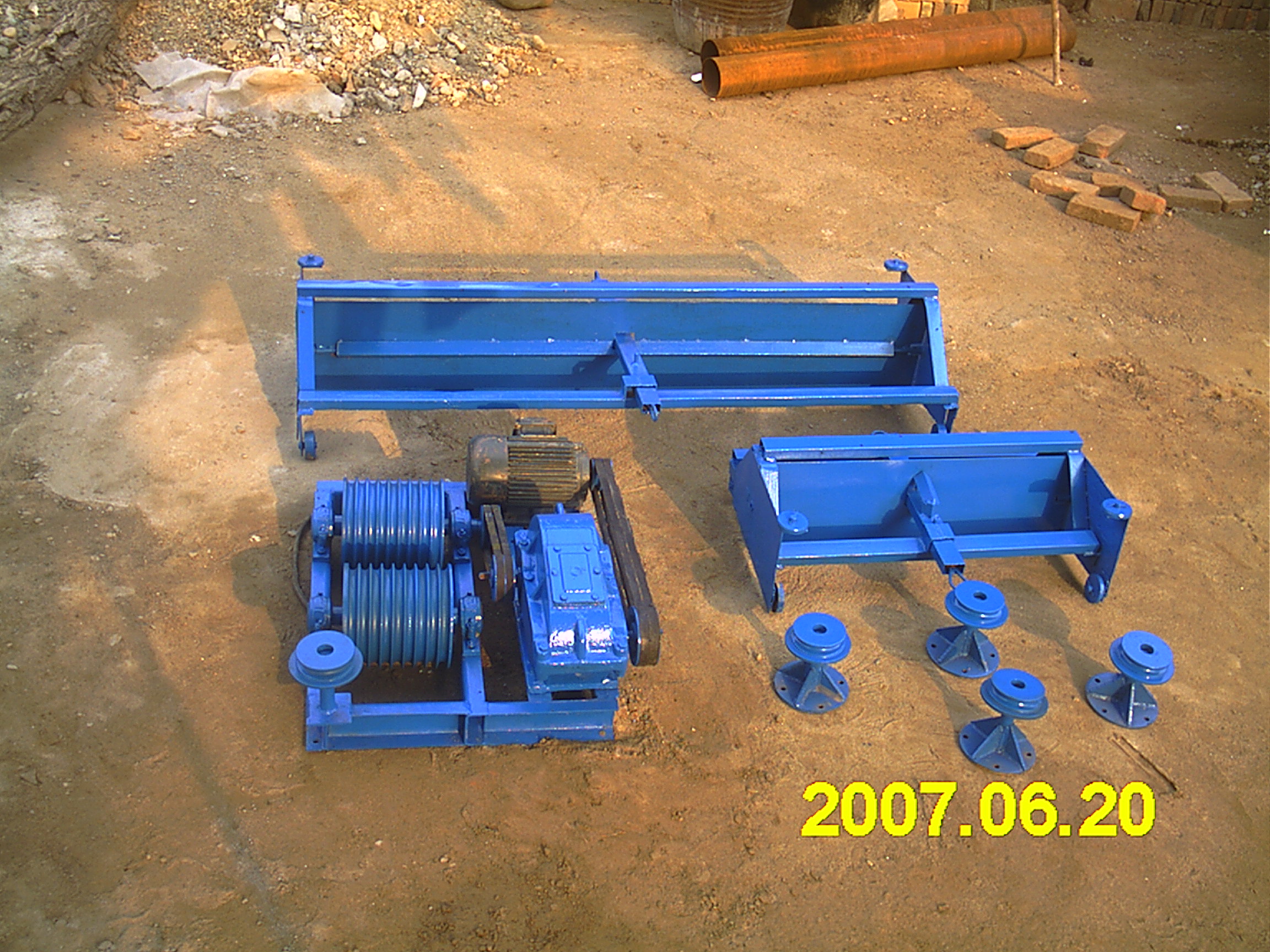

康乃得牌自动清粪机说明书

--------------------------------------------------------------------------------

一、产品名称：康乃得牌自动清粪机
二、专利品牌：康乃得
三、使用安装条件：

1、粪道宽度0.7-1.8米,高度30-40CM,粪道中无障碍物,
2、一幢鸡舍内粪道最少两道。

四、清粪机工作系数：

1、机型：1518型
2、最大功率：1.5KW
3、电源：单相交流三相交流
4、工作方式：定时自动兼手动
5、传动方式：多级传动
五、该清粪机特点：
●  真正已实现无人化管理，自动定时清粪，时间任意设置；
●  手动临时清粪，操作简单快捷，自动手动任意转换；
●  多级动力传动，增大摩擦，动力强劲；
●  亚麻绳寿命长；
●  6轮刮粪板设计，摩擦小，清粪干净；
●  使用220V单相电源，无须三相动力电源;

(三) 、标准化鸡舍特点

1、鸡舍采用密闭式人工控制环境，负压纵向、横向通风结合，保证舍内空气新鲜，温、湿度符合鸡生理生长需要。

2、鸡舍四周墙体及房顶、地面采用保温隔热材料。

3、暖风炉供暖。

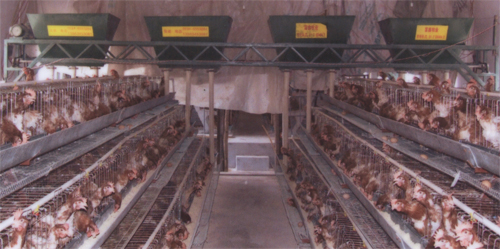

4、自动行车供料，保证鸡只均匀采食，减轻劳动强度5、自动出粪系统，减少空气污染，减轻劳动强度。

7、全进全出的饲养管理及完善的消毒设施，有效杜绝外来病原的侵入。

8、夏季水帘降温，保证生产效率。

标准化鸡舍建筑工艺（10000只为例）

1、鸡舍的建筑

（1）标高：室内地坪为0±00，室内外高差：蛋鸡舍－0.5cm；育雏舍－0.3cm

（2）基础与墙体材料：Mu10机砖；M5水泥砂浆；聚苯乙烯板10kg容重

3、基础：槽宽600；槽底－1.6与1.4m(育雏)；往上夯填土500；2：8灰土300；砌37cm砖基，大方脚490两皮砖。此做法适用于有湿陷性黄土地区。如为沙砾层区可不翻夯做C15砼100厚。

4、C15砼防潮加强带60厚（室内地坪上平）配筋￠6，纵向2根（24墙）3根（全部外墙），分布￠6@250

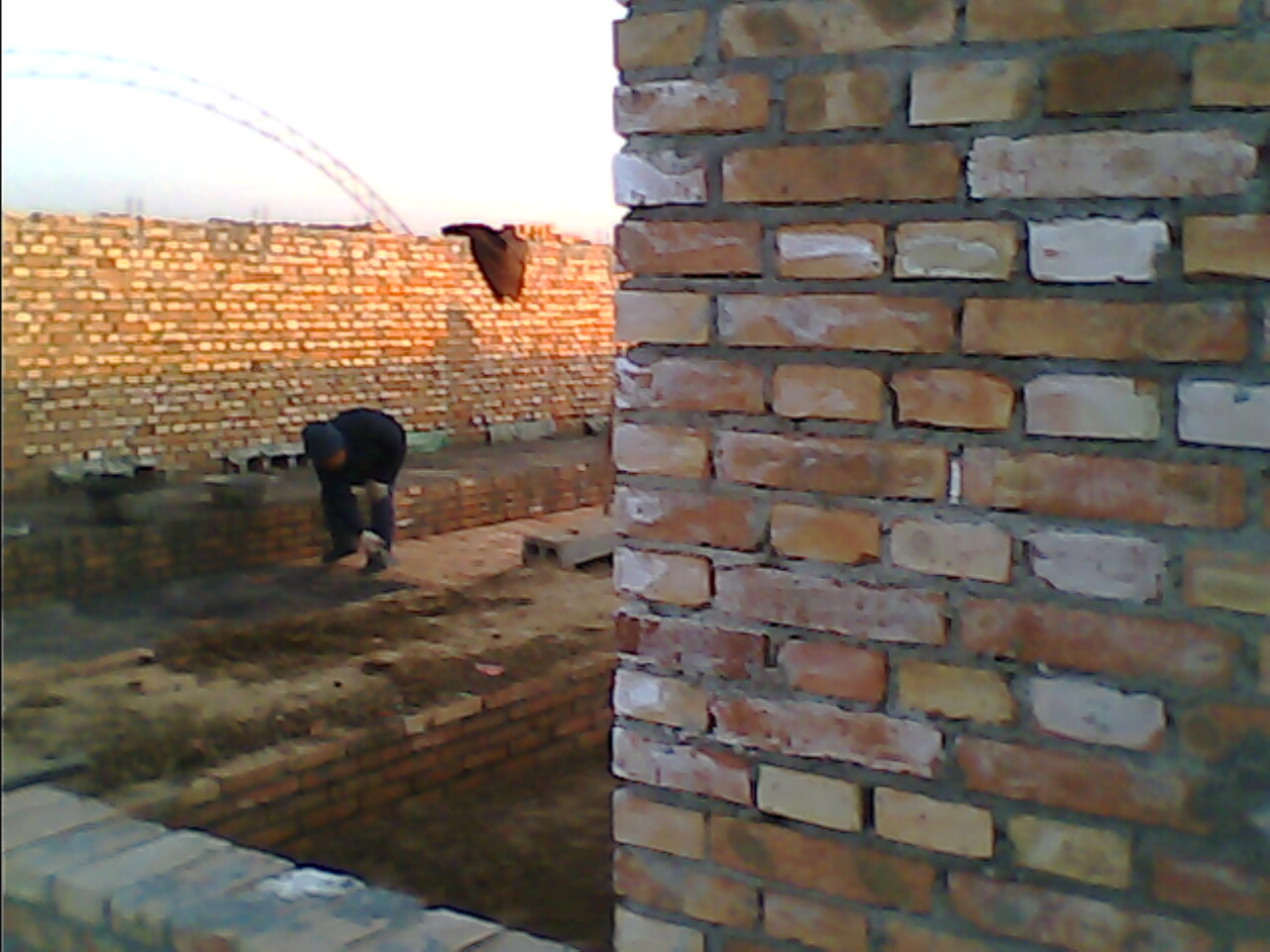

5、墙体：内240及两山370为实心墙，出屋面砌5皮砖，前后挑砖200。前后纵墙为300厚空心墙，先砌外面120墙至一定高度。贴60泡沫板后，再砌内120墙。圈梁下、地坪上及洞口侧壁为实心2皮及240宽。

6、C20圈梁在标高1.6及2m（山墙）上，高200，宽同墙厚，高低搭接配筋为500，￠12，箍筋￠6@200，大于1.5m洞口下加1￠12，长度＝洞宽＋500

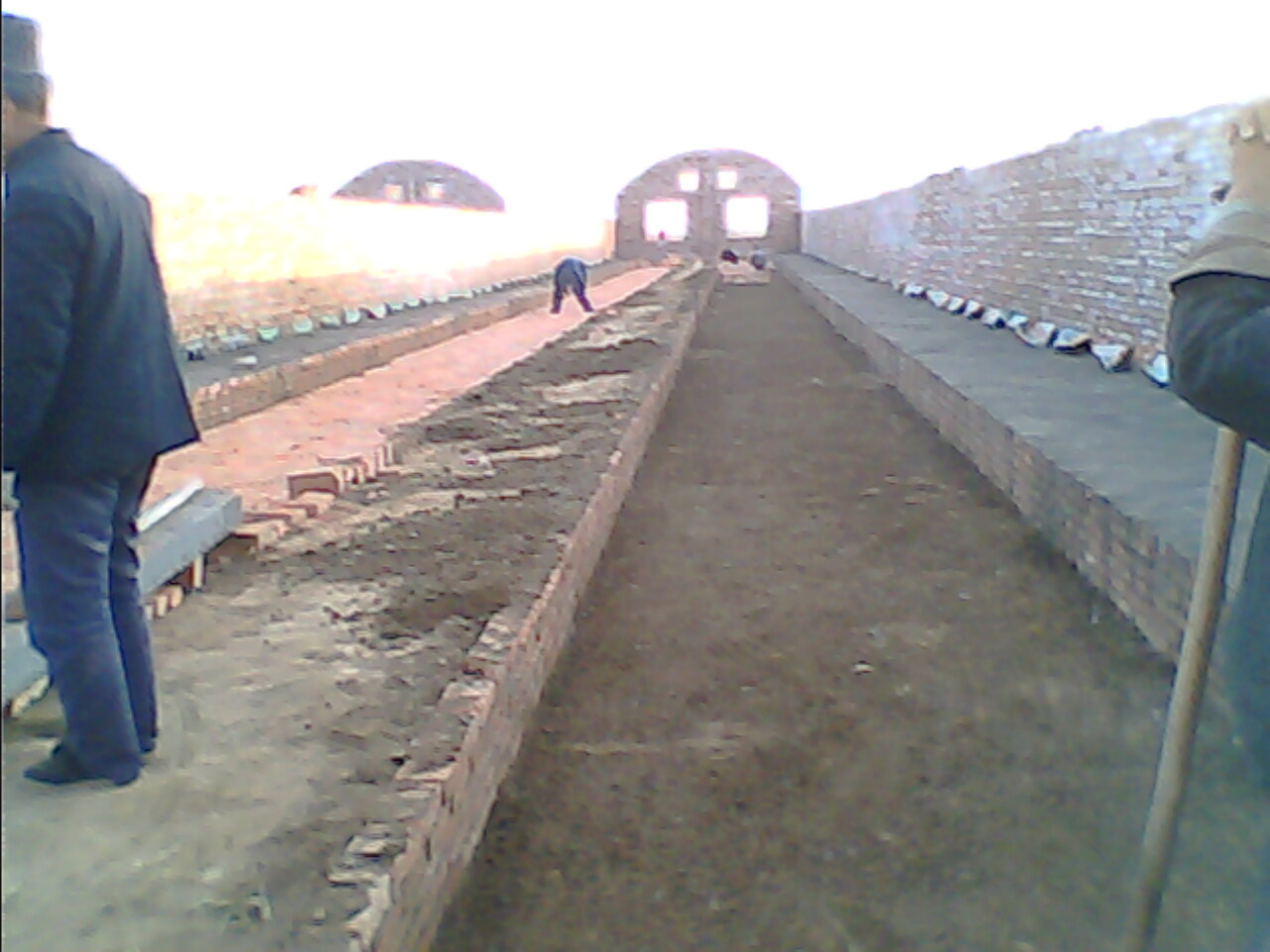

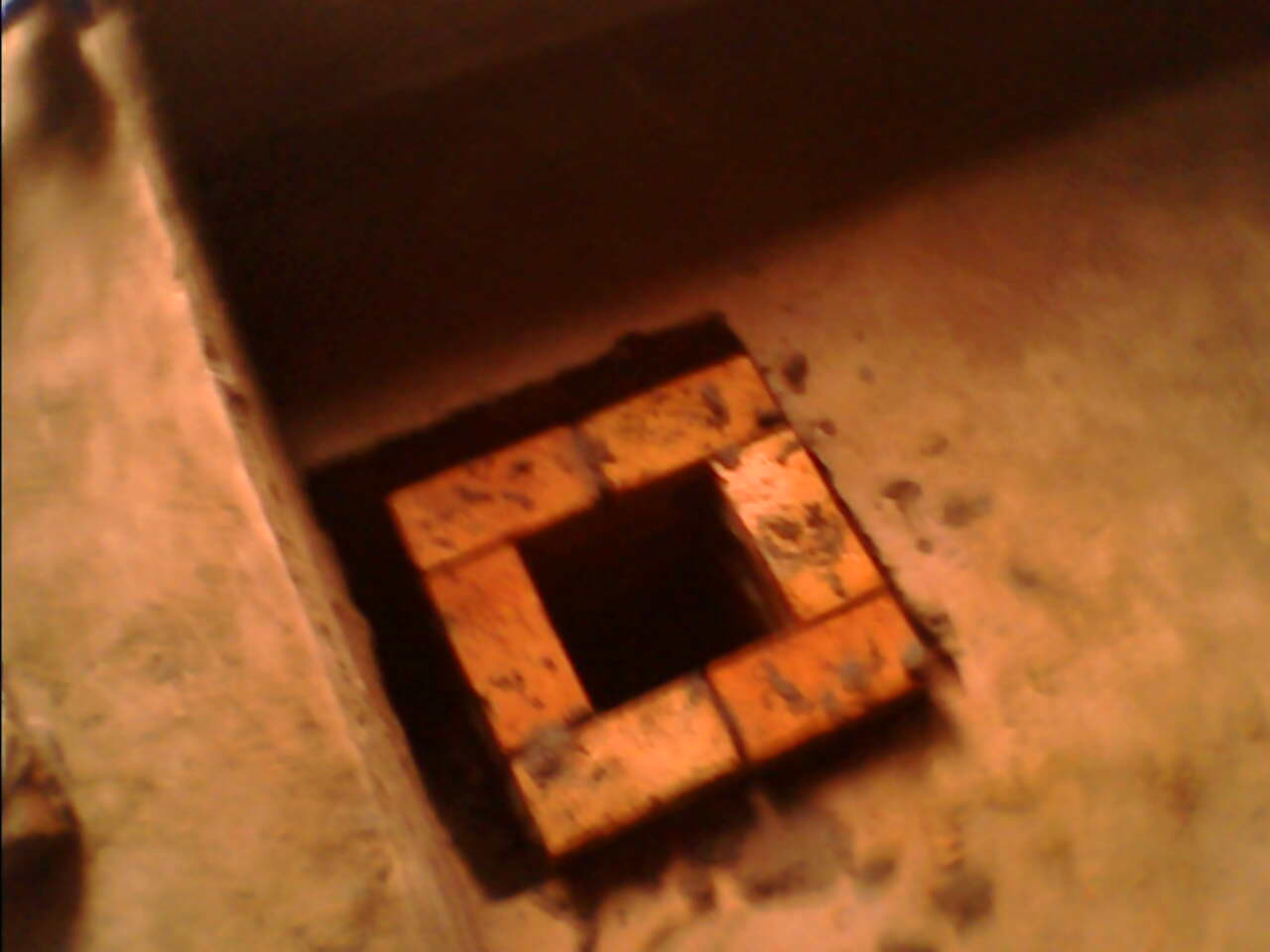

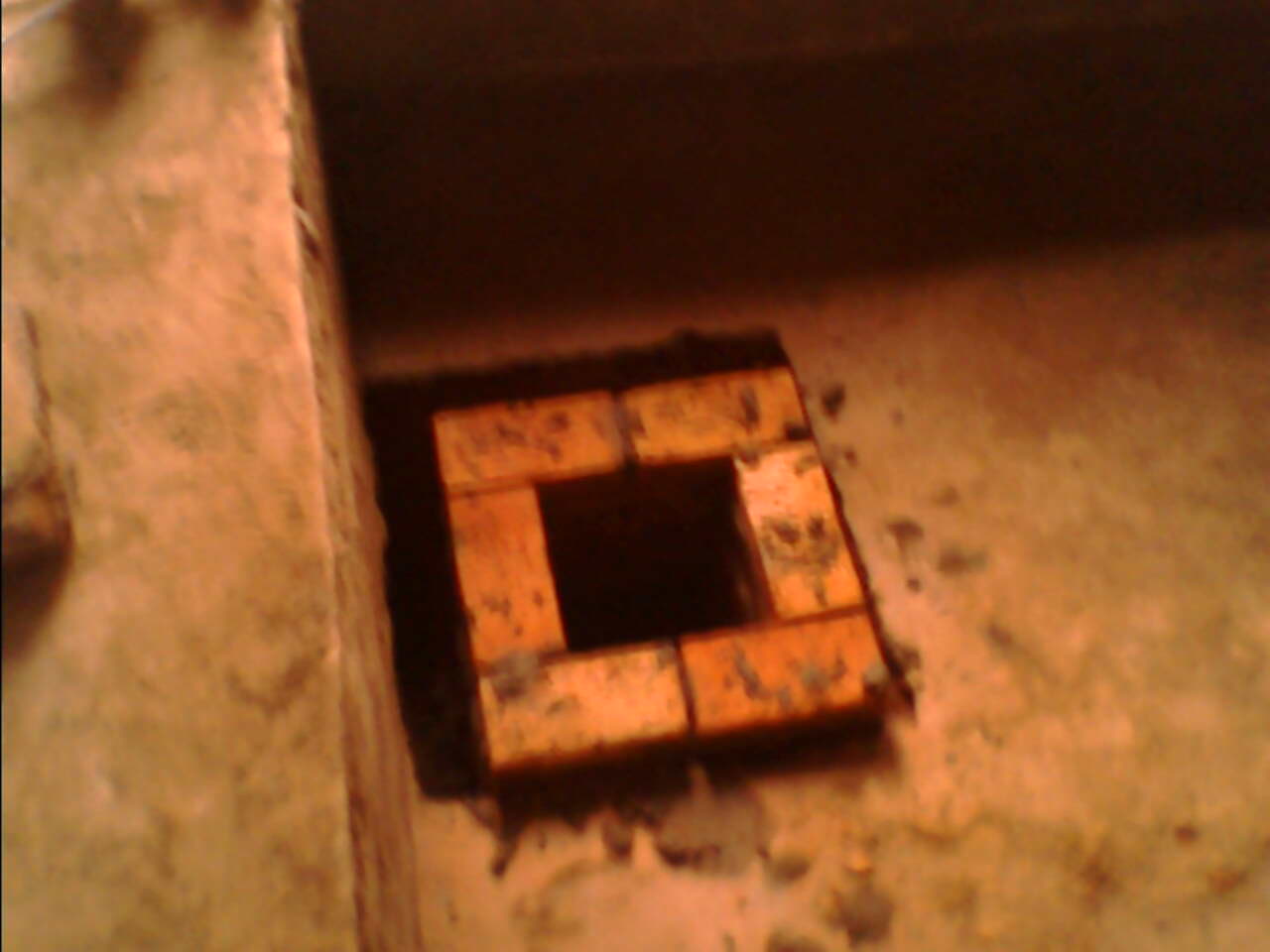

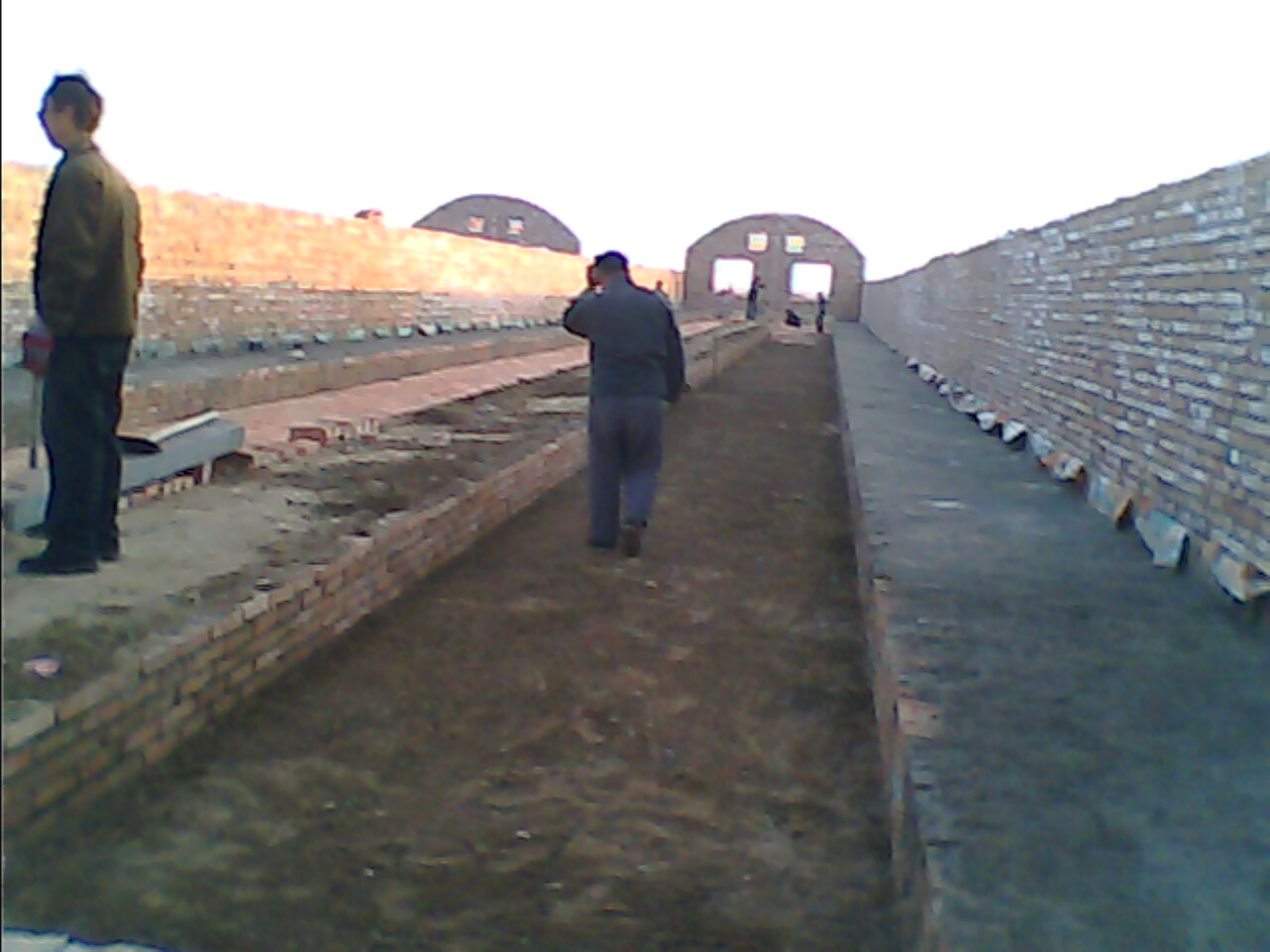

7、刮粪沟1800×300—400，底壁C15 100厚，与山墙外平，做防腐木挡板2000×600，20厚。沟底与壁粉1：2水泥砂浆20厚。山墙留洞2060×500，上做C20 370×200过梁配5￠12L2300，箍筋￠6@200，墙内沟上2000宽处，各做C25 60厚盖板4块，配6￠10和7￠6筋

8、纵墙圈梁上预埋件－60×5.L300￠10L200.3个锚件，拱架200高外平，两端焊L30×3.L250于圈梁埋件上。固定好拱架后，圈梁上在砖300厚200高，上做C15压顶40厚，便于固定彩板屋面

9、拱架矢高750做成弧形；上弦DN20钢管，下弦空腹杆￠10元钢

10、拱架正中处纵向设组合水平支撑高230，上为L30×3在上弦之上兼搭条；下为￠10在下弦之上，腹杆￠10中距400；檩条为口方管30×1.5－2及￠6元钢中距1000左右，间隔设置

11、彩钢压型（820）板、聚苯板（熔重14kg）30×2层错缝铺设，下为塑料布一层的综合屋盖

12、地坪：在夯填土整平后做C15 砼80后（育雏舍下铺塑料布一层）随打随抹加浆压完

13、散水宽500；坡道1800×4000（育雏2400），挖或填土时按4％找坡。2：8灰土150厚，应做宽600，面层为C15 50厚（外缘加厚至100）加浆一次抹完。沿墙及纵向8――9m留缝，铺双层油毡，应使挤压固定后。坡道 80厚防滑水泥面

14、山墙压顶，汛水、勤脚、圈梁、内墙面等，均为1：2水泥砂浆20厚，勤脚上外墙均为水泥砂浆沟缝

15、油漆：拱架等金属结构均为沥青漆三度；门窗等均为调和漆一底二度；玻璃5mm，门装弹子锁

16、窗子为中空玻璃的塑钢窗；水帘洞口安装木百叶

蛋种鸡孵化场 · 发表于 2007-10-24 23:43:02

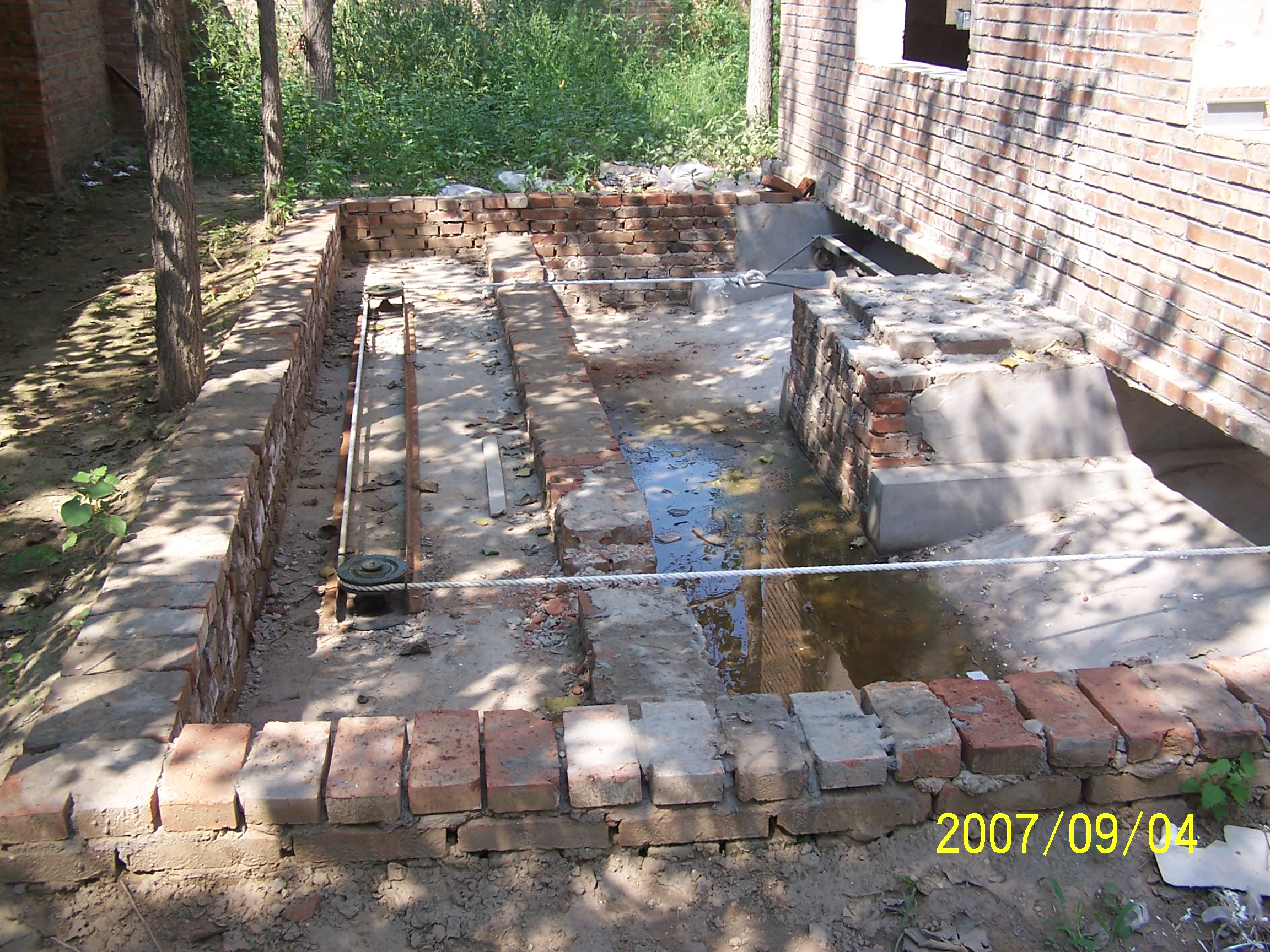

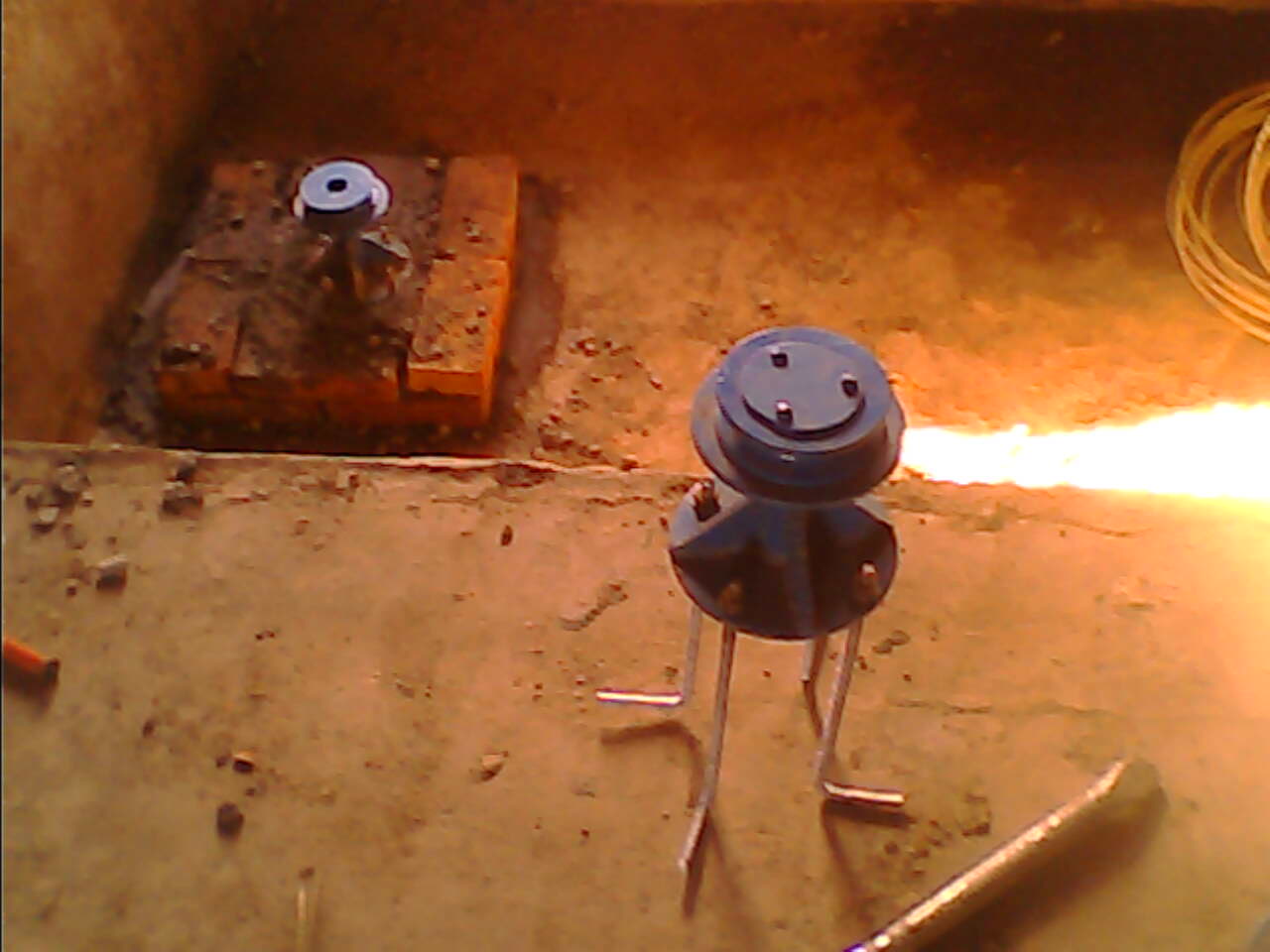

舍长60米;三层笼.粪沟宽1.7米深0.4--0.5米.角钢架50*5.钢板8毫米厚.牵引绳不能用钢丝绳;6毫米4个月就腐蚀坏了.改用12毫米硬尼龙绳(优质)一两年不坏.电机1.1千瓦.低速较好.配减速机.算好速度每分钟8米.刮粪板寿命5年.沟底要夯实砼不低于200号.抹平抹实.每天刮粪两次

阶梯几层没关系，关键是粪沟的宽度在保证鸡粪能落入沟内的前提下越窄越好，通常情况下，整组三层笼的沟宽1.7米左右，沟深0.4米，一般情况下，长度越大深度也要越大，保证刮粪时粪便不涌到人行道上，当然，出粪间隔时间也有关系，粪沟底面最好有一定坡度，出粪端比另一端低一些。刮粪板高度0.3米即可。

蛋种鸡孵化场 · 发表于 2007-10-24 23:47:14

鸡用牵引式地面刮板清粪机

产品质量分等

（内部使用）

JB/T 51227－1999

代替JB/T 51227.1~51227.3—94

2000-06-01 实施

1 范围

本标准规定了鸡用牵引式地面刮板清粪机产品的质量指标、试验方法、检验规则。

本标准适用于鸡用牵引式地面刮板清粪机产品质量分等。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 2828—1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）

JB/T 7725—1995 鸡用牵引式地面刮板清粪机

3 质量指标

3. 1 性能指标

应符合表1的规定。

表 1

项目			合格品	一等品
清洁器的清洁率 %
	100
刮净度
		1	处	≤3	≤2
2	%	≥95	≥98
牵引力 N
	2700~3200
工作速度 m/min
	设计值 ± 0.2
刮板回程离地高度 mm
	设计值 + 10

3. 2 紧固件、连接件表面均应经防腐处理。

3. 3 牵引绳、钢筋的破断拉力均应大于15000 N。

3. 4 牵引钢丝绳应涂塑或镀锌，涂塑层厚度应不小于0.4 mm，附着力应不小于44 N。镀锌层应不小于0.025 mm。

3. 5 牵引链的性能应符合表2的规定。

表 2

项目	合格品	一等品
破断拉力 N
	≥4600	≥5500
3000N拉力下单节节距伸长量 mm
	≤1.0	≤0.9
装配后链环节距公差 mm
	设计值 ± 0.2

3. 6 刮板应镀锌处理，其镀锌厚度应不小于0.025 mm。

3. 7 可靠性（MTTFF）

应符合表3的规定，牵引绳自然伸长后的调整不计为故障，但只许调整1次。

表 3

项目	合格品	一等品
平均首次故障前工作时间（MTTFF） h
	≥100	≥120

4 试验方法

4. 1 基本要求

4. 1. 1 样机抽取后至工作结束期间，不得更换样机或换件。

4. 1. 2 检测过程中，如遇有异常情况应及时查明原因并作出必要的处理。检测试验前，制造厂应提供必要的产品图样和技术文件。

4. 2 试验条件

4. 2. 1 试验用的仪器设备、检具、量具必须在检定有效期内，试验前必须进行检查校准。

4. 2. 2 可对安装使用1年内的产品进行性能测试。

4. 3 检测项目

4. 3. 1 性能项目检测。

4. 3. 2 紧固件的防腐。

4. 3. 3 牵引绳镀（涂）层的厚度。

4. 3. 4 牵引绳、钢筋的破断拉力。

4. 3. 5 牵引链的破断拉力。

4. 3. 6 刮板防腐层的厚度。

4. 3. 7 可靠性（可在另外的样机上进行）。

4. 4 检测方法

4. 4. 1 清洁器的清洁率

观察经过清洁器的钢丝绳，不得粘有粪便。

4. 4. 2 刮净度

a) 起动刮粪板工作，观察刮过后的粪沟，余留粪便的处数应符合本标准的规定。

b) 按JB/T 7725—1995中的5.2.6的规定进行。

4. 4. 3 牵引力

在牵引绳上装接一拉力表，将牵引绳的张紧力调整到正常工作状态，起动电动机使系统运转，然后突然加载直到打滑，记录打滑时测得的电动机的输出扭矩，按式（1）计算：

······························································· （1）

式中：M——输出扭矩，N·m；

i——总传动比；

R——绳轮工作半径，m。

4. 4. 4 工作速度

用秒表测定刮板运行一个单程的时间，按式（2）计算：

································································ （2）

式中：V——工作速度，m/min；

S——运行距离，m；

t——运行时间，min。

4. 4. 5 刮板回程离地高度

测定刮板回程时的离地高度。

4. 4. 6 牵引绳、钢筋的破断拉力

在材料试验机上进行试验，直到破断。

4. 4. 7 牵引绳的镀（涂）层厚度

用镀层测厚仪测镀层厚度。将涂层剥下长10 cm的一段，用千分尺测该段的两端及中间部位，测三点，取平均值。

4. 4. 8 牵引链的破断拉力

按JB/T 7725—1995中的5.2.4的规定进行。

4. 4. 9 牵引链在3000 N拉力下单节变形量

按JB/T 7725—1995中的5.2.3规定进行。

4. 4. 10 装配后链环节矩公差

按JB/T 7725—1995中的5.2.2规定进行。

4. 4. 11 刮板镀层的厚度

用镀层测厚仪测定。

4. 4. 12 可靠性

用平均首次故障前工作时间考核，按式（3）计算：

·················································· （3）

式中：n——被调查或试验样机台数；

r——被调查或试验样机在使用或试验时间内出现首次故障的台数；

t[sub]i[/sub]——第i台样机出现首次故障时的累计工作时间，h；

t[sub]j[/sub]——调查或试验结束时，未发生首次故障的第j台样机累计工作时间，h。

若所有样机均未出现故障，则以式（4）表示：

MTTFF≥ ························································ （4）

5 检验规则

5. 1 不合格项目分类

鸡用牵引式地面刮板清粪机产品应根据GB/T 2828 规定的计数抽样检查程序原则，按表4所列不合格项目分类和表5抽样检验方案检查判定。被检测项目凡不符合本标准第3章及有关标准、图样及技术文件规定的均为不合格项目。

不合格项目按其对产品的影响程度分为A、B、C三类。A类为对产品有重大影响的项目；B类为对产品有较大影响的项目；C类侧重于零部件、制造和装配质量项目。

5. 2 抽样方法

5. 2. 1 抽样检查程序按GB/T 2828规定的一次正常抽样方案,采用特殊检查水平S–1。

采用随机抽样，在工厂近一年内生产的产品中随机抽取，抽样母体量应不少于10台，整机抽样2台，零、部件2件。样品可在成品或半成品库中抽取，在销售部门抽样时不受此限。抽取的样品应是相应等级的合格品。

5. 3 评定规则

产品根据要求的等级按表5的规定进行抽样判定，表中合格质量水平AQL、合格判定数Ac、不合格判定数Re均按计点法（即不合格项次数）计算。

采用逐项考核评定，样本中的各类不合格项目数小于或等于合格判定数Ac时，该类判为合格。检查应按各类抽样检验方案分别作出合格与不合格的判定。A、B、C类均合格的等级定为产品等级。

表 4

类别		不合格名称
A	1	刮净度

	2	工作速度

	3	牵引绳、钢筋的破断拉力

4	3000 N拉力下链节单节伸长量

5	牵引链的破断拉力

B	1	牵引力

	2	刮板回程离地高度

3	清洁器的清洁率

4	可靠性

C	1	紧固件、连接件的防腐

	2	牵引链装配后的节距公差

	3	刮板镀层厚度

4	牵引绳镀（涂）层厚度

5	牵引绳涂塑层附着力
